随着电子电路职能提高和速度加快，对液体钽电容器提出了更高的要求。在这种情况下为满足军事和航空航天领域中的需要，全钽密封液体钽电解电容器应运而生，它不仅维持了液体钽电解电容器的利益，并且还克服了其弊端，拥有机能不变、接受纹波电流能力强，靠得住性高蹬着点，被业界称为“永不失效”的电容器。
结构与机能特点
1. 钽引出阴极

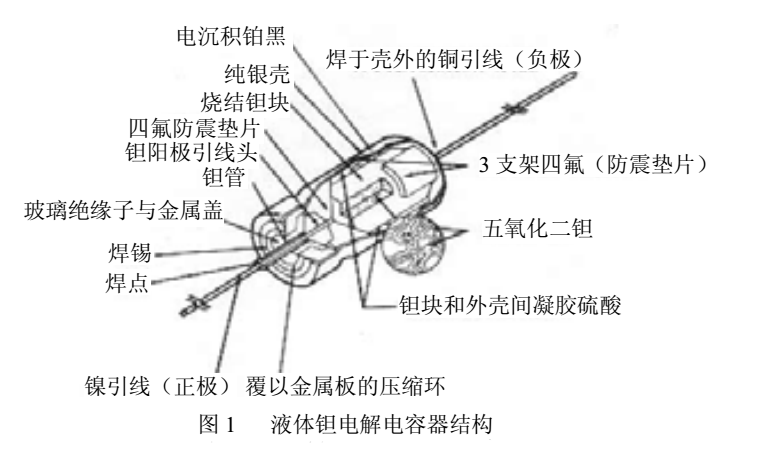

全钽液体钽电解电容器结构与通常银表壳液体钽电解电容器根基一样（见图1），重要由烧结钽芯及其表表的Ta2O5介质氧化膜、电解质和金属表壳三部门组成，所分歧的是全钽液体钽电解电容器用的是钽表壳作为电容器的引出阴极，而通常液体钽电解电容器用银表壳作为阴极。钽表壳的全钽全密封电解电容器，可能预防银离子迁徙，漏电流幼，提高了靠得住性。
2.特殊迪脬阴极有效表表积增大工艺
造作大容量钽电解电容器的关键是增大阴极的有效表表积。全钽全密封电解电容器，其阴极由钽金属造成，钽在空气中易被氧化，因而，用处置银阴极的步骤来增大钽阴极的有效表表积是行不通的。钽阴极表表处置工艺通常如下：首吓酌少量的氢氟酸溶液（或二价锡盐、有机还原剂）处置钽阴极表表，除去阴极表表己形成的氧化物，提高其表表附着力，以便在其表表形成牢固的铂族金属膜，而后用化学沉积步骤或溅射步骤，在已除去氧化膜迪脬阴极表表沉积第一层不陆续的呈岛状结构的铂族金属膜。尔后在惰性气体或真空环境中，对沉积的第一层金属膜进行热处置，使铂族金属与钽金属形成一层合金，以阻止钽金属在空气中被氧化。最后在第一层合金膜上用电镀或其它步骤持续沉积第二层多孔状铂族金属膜，这层膜与第一层膜能够不是统一种金属。当然，也能够通过溅射的步骤在钽金属表表直接形成铂族金属膜，这样能够省去用氢氟酸除去钽氧化膜的步骤，而后通过热处置仍能使钽金属表表与铂族金属合金化。另表，还能够用辉光放电的步骤除去钽金属表表的氧化膜,而后同样用溅射的步骤形成铂族金属膜。由于在溅射过程中钽金属表表与铂族金属已经产生了合金化，所以省去了热处置步骤。
3.全密封结构

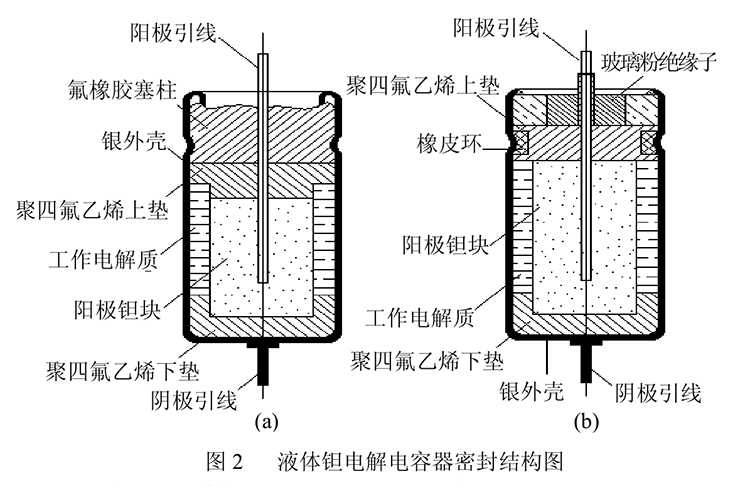

液钽电解电容器只管拥有容量大蹬着点，但对于半密封结构产品，在工作过程中，曾因漏液失效而限度了其使用。液体钽电解电容器的密封结构能够分为半密封液体钽电解电容器（CA30）和全密封液体钽电解电容器（CAK38，CAK39，CAK39H，CAK39HE），如图2 (a)、(b)所示。
此刻，液体钽电解电容器选取全密封结构，解决了漏液问题。经高真空前提下的冷浸和热浸试验，很少发现漏液景象。对于全密封结构钽电解电容器，是将阳极钽块上迪脬丝穿过套有橡皮环的聚四氟乙烯上垫片，而后把钽芯用聚四氟乙烯下垫片固定，装配到注有凝胶电解质的银表壳之中。在银表壳上与橡皮环等高的地位进行压槽固定，并穿置玻璃粉绝缘子，之后顺次进行卷边、绝缘子与银或钽表壳间的边焊、绝缘子上迪脬管与穿过其间钽丝的高温氩弧球焊和阳极引线对焊。这样就彻底解决了半密封结构的漏液问题。由于边焊放热严沉，会引起电解质汽化，冷却后壳内表产生气压差。凭据现实出产经验，通常选取先边焊后球焊的工序。
4.较强耐振动冲击机能
液体钽电解电容器产生瞬时开路失效的原因在于：电容器壳内的液体不能将钽块固定，另一端迪脬丝被绝缘子固定住，钽块与钽丝成为一个悬臂，因而振动时，离心力使电解液在电容器壳内作相应活动，当钽块短或电解液数量不实时，离心力可能使钽块与工作电解液瞬时脱离，造成电容器开路。因而钽块长度设计适当，维持充足的工作电解液，或改用凝胶工作电解质，都可削减瞬时开路的可能性。为预防钽块振动，目前设计了防振垫圈固定住钽块，有效克服了瞬时开路。全密封钽电解电容器在密封机能、抗冲击振动机能和持久使用靠得住性等方面都要优于半密封液体钽电解电容器。
5.电参数机能维持
液体钽电解电容器在持久使用时，常出现电容量急剧降落和损耗角正切值显著增大的失效景象。这是一种渐变失效，是因电容器中工作电解液不休亏损而引起。当密封机能欠安时，在贮存前提下电解液中的水分通过密封橡胶垫向表扩散，在工作前提下水分产生电化学离解，均可使水分逐步削减，电解液逐步变稠，黏度逐步增大，电解液等效串联电阻增长，与阳极氧化膜的接触机能变差，从而使电容量降落，损耗增大。
